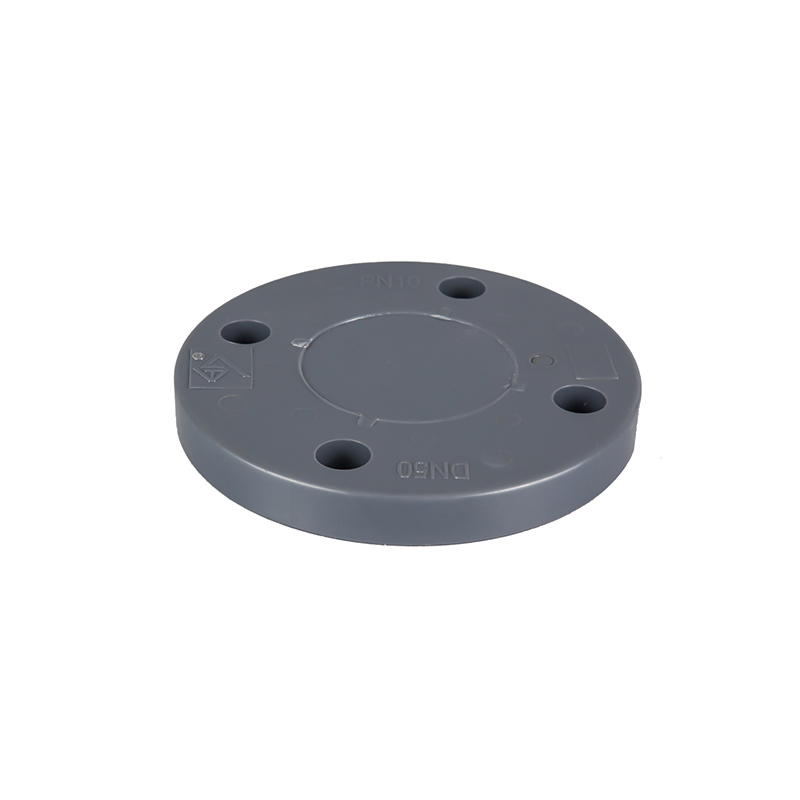

盲板法蘭 UPVC

產品詳情

CPVC、UPVC、FRPP、PVDF、PPH?盲法蘭

數據正在更新。請聯系我們的銷售以獲取更多詳細信息！

DN(mm) 公稱通徑	(mm)外形尺寸
DN(mm) 公稱通徑	D	d	L	Z
15	28	20	22	16
20	33	25	25	20
25	40	32	30	22
32	\|50	40	35	27
40	62	50	43	31
50	75	63	51	38
65	90	75	59	44
80	105	90	69	51
100	125	110	80	61
125	160	140	102	76
150	180	160	114	86
200	241	225	127	95

90°彎頭?

束接/直通

三通

45°彎頭

法蘭

活套法蘭

管帽

盲板

四通

活接

外絲接頭

Y三通

DN15

◎

DN20

◎

DN25

◎

DN32

◎

DN40

◎

DN50

◎

DN65

◎

DN80

◎

DN100

◎

DN125

◎

DN150

◎

DN200

◎

DN250

◎

DN300

◎

DN350

◎

DN400

◎

○

◎

DN450

◎

○

◎

DN500

◎

○

◎

DN600

○

DN700

○

異徑三通 (DN)	40-15	50-25	65-32	80-32	100-25	125-40	200-150	350-150
	40-20	50-32	65-40	80-40	100-32	125-80	250-65	350-200
	40-25	50-40	65-50	80-50	100-40	125-100	250-100
	40-32	65-15	80-15	80-65	100-50	150-80	250-150
	50-15	65-20	80-20	100-15	100-65	150-100	300-100
	50-20	65-25	80-25	100-20	100-80	200-100	300-200
異徑管/大小頭? (DN)	20-15	40-20	50-40	80-15	100-15	100-80	150-125	300-150
	25-15	40-25	65-15	80-20	100-20	125-50	200-100	300-200
	25-20	40-32	65-20	80-25	100-25	125-80	200-125	300-250
	32-15	50-15	65-25	80-32	100-32	125-100	200-150	350×150
	32-20	50-20	65-32	80-40	100-40	150-50	250-100	350×250
	32-25	50-25	65-40	80-50	100-50	150-80	250-150	350×300
	40-15	50-32	65-50	80-65	100-65	150-100	250-200	500×200
縮接/補芯? (DN)	20-15	32-15	50-25	80-65	125-100	200-150	300-250
	25-15	32-25	50-40	100-50	150-100	250-150
	25-20	40-32	65-50	100-80	150-125	250-200
馬鞍街頭(DN)	100-50	125-50	150-50	350-50

依據工業管ISO標準，DN450 以上管路一般選用玻璃鋼復合的管件管件尺寸基于相應標準，管件具體尺寸請查詢寶蒂管道系統手冊或咨詢我司
玻璃鋼復合管標準：HG-3731
CPVC管件標準號：GB/T 18998.3-2003
UPVC管件標準號：GB/T 4219.2-2008
法蘭連接標準：HG 20592 PN10 法蘭
○：二次成型
◎：一次成型
