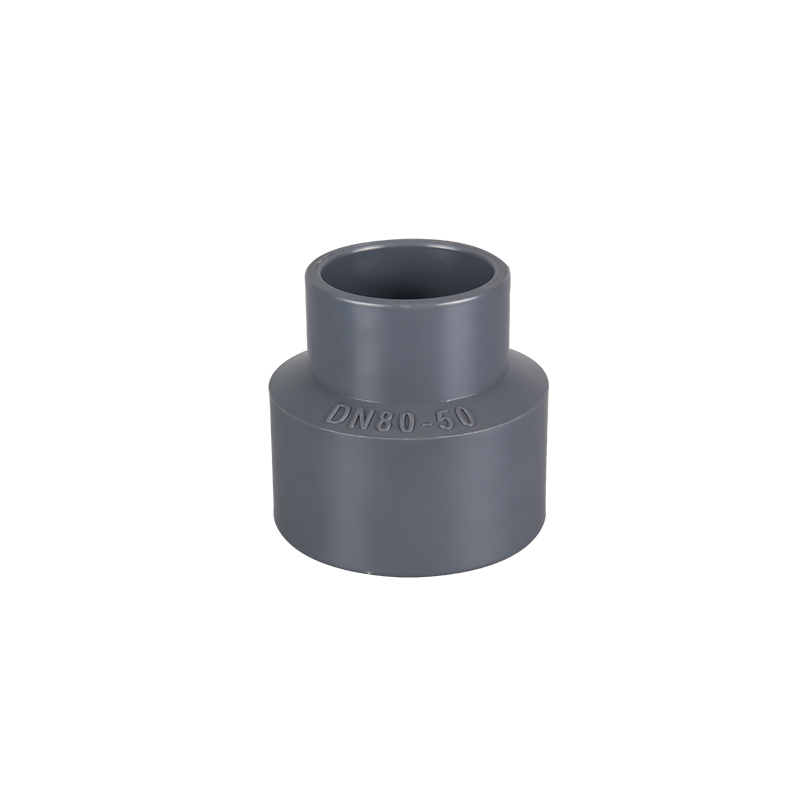

大小頭 UPVC

產品詳情

CPVC、UPVC、FRPP、PVDF, PPH ?異徑大小頭

數據正在更新。請聯系我們的銷售以獲取更多詳細信息！

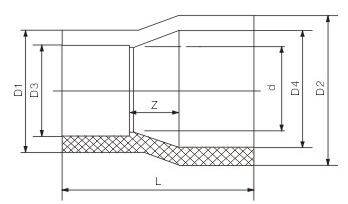

DN(mm) 公稱通徑	D1	D2	D3	D4	d	L	Z
15-20	28	33	20	25	18	46	11
20-25	33	40	25	32	23	55	14
25-32	40	50	32	40	29	68	20
32-40	50	62	40	5	36	80	23
40-50	62	75	50	63	45	93	24
50-65	75	90	63	75	57	112	30
65-80	90	105	75	90	67	130	35
80-100	105	125	90	110	82	151	39
100-125	125	160	110	140	100	180	43
125-150	160	180	140	160	126	210	48
150-200	180	245	160	225	145	260	55

90°彎頭?

束接/直通

三通

45°彎頭

法蘭

活套法蘭

管帽

盲板

四通

活接

外絲接頭

Y三通

DN15

◎

DN20

◎

DN25

◎

DN32

◎

DN40

◎

DN50

◎

DN65

◎

DN80

◎

DN100

◎

DN125

◎

DN150

◎

DN200

◎

DN250

◎

DN300

◎

DN350

◎

DN400

◎

○

◎

DN450

◎

○

◎

DN500

◎

○

◎

DN600

○

DN700

○

異徑三通 (DN)	40-15	50-25	65-32	80-32	100-25	125-40	200-150	350-150
	40-20	50-32	65-40	80-40	100-32	125-80	250-65	350-200
	40-25	50-40	65-50	80-50	100-40	125-100	250-100
	40-32	65-15	80-15	80-65	100-50	150-80	250-150
	50-15	65-20	80-20	100-15	100-65	150-100	300-100
	50-20	65-25	80-25	100-20	100-80	200-100	300-200
異徑管/大小頭? (DN)	20-15	40-20	50-40	80-15	100-15	100-80	150-125	300-150
	25-15	40-25	65-15	80-20	100-20	125-50	200-100	300-200
	25-20	40-32	65-20	80-25	100-25	125-80	200-125	300-250
	32-15	50-15	65-25	80-32	100-32	125-100	200-150	350×150
	32-20	50-20	65-32	80-40	100-40	150-50	250-100	350×250
	32-25	50-25	65-40	80-50	100-50	150-80	250-150	350×300
	40-15	50-32	65-50	80-65	100-65	150-100	250-200	500×200
縮接/補芯? (DN)	20-15	32-15	50-25	80-65	125-100	200-150	300-250
	25-15	32-25	50-40	100-50	150-100	250-150
	25-20	40-32	65-50	100-80	150-125	250-200
馬鞍街頭(DN)	100-50	125-50	150-50	350-50

依據工業管ISO標準，DN450 以上管路一般選用玻璃鋼復合的管件管件尺寸基于相應標準，管件具體尺寸請查詢寶蒂管道系統手冊或咨詢我司
玻璃鋼復合管標準：HG-3731
CPVC管件標準號：GB/T 18998.3-2003
UPVC管件標準號：GB/T 4219.2-2008
法蘭連接標準：HG 20592 PN10 法蘭
○：二次成型
◎：一次成型
