產品特點：
● 安裝便捷，需求空間小，易于維護。
● 管路中底閥受到水錘效應和震動，活接螺紋易松動和損壞。因此不建議在高溫，強腐蝕等苛刻工況中選擇活接連接。

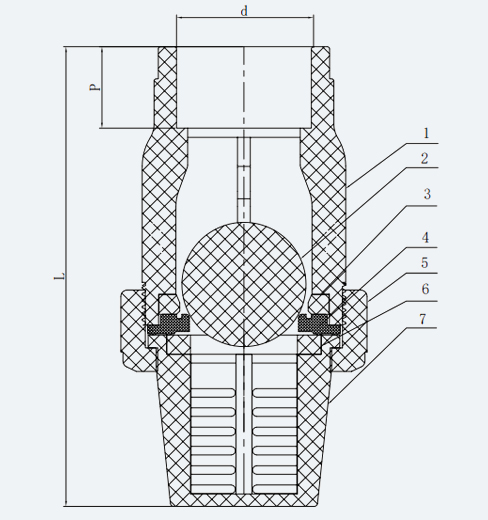

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
閥體 |
PPH,UPVC,CPVC,PVDF |
|
2 |
球 |
PPH,UPVC,CPVC,PVDF,PTFE |
|
3 |
塑料墊片 |
PPH,UPVC,CPVC,PVDF |
|
4 |
閥座密封 |
EPDM,FPM |
|
5 |
螺帽 |
PPH,UPVC,CPVC,PVDF |
|
6 |
塑料墊片 |
PPH,UPVC,CPVC,PVDF |
|
7 |
過濾網 |
PPH,UPVC,CPVC,PVDF |
產品尺寸表
|
DN |
d |
L |
P |
工作壓力(Mpa) |
最小返回壓力(Mpa) |
|||||
|
承插接頭 |
螺紋接頭 |
|||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
|||||
|
15 |
20 |
22 |
21.3 |
R1/2 |
PT1/2 |
NPT1/2 |
? |
17 |
1.0 |
0.04 |
|
20 |
25 |
26 |
26.7 |
R3/4 |
PT3/4 |
NPT3/4 |
? |
24 |
1.0 |
0.04 |
|
25 |
32 |
32 |
33.4 |
R1 |
PT1 |
NPT1 |
? |
28 |
1.0 |
0.04 |
|
32 |
40 |
38 |
42.2 |
R1-1/4 |
PT1-1/4 |
NPT1-1/4 |
? |
29 |
1.0 |
0.04 |
|
40 |
50 |
48 |
48.3 |
R1-1/2 |
PT1-1/2 |
NPT1-1/2 |
? |
35 |
1.0 |
0.04 |
|
50 |
63 |
60 |
60.3 |
R2 |
PT2 |
NPT2 |
? |
39 |
1.0 |
0.04 |
