產品特點：
● 全流量設計，PN10， 適用于FRPP和PPH材料。
● 結構緊湊，安裝輕便，高性價比。
● 安裝前請關閉閥門。
● DN15-50采用橡膠墊而不是內塞，可以通過調節外螺帽來調節閥門]扭矩和密封。
● 已有的案例表明，工廠管道中的安裝誤差等因素，易導致活接螺帽受力過大，進而導致閥[ ]泄露甚至破損，因此不建議在DN50以上規格選用活接式連接結構的閥門。

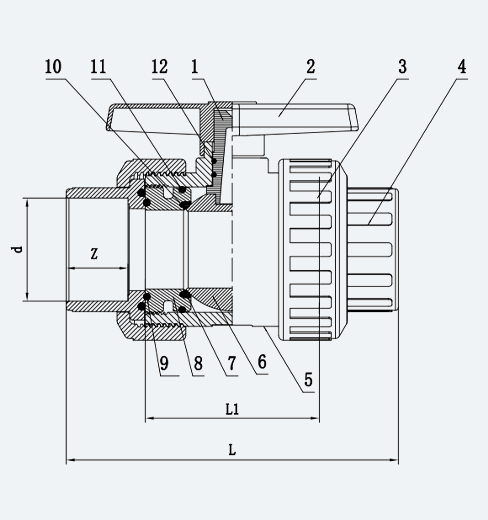

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
閥桿 |
FRPP,PPH |
|
2 |
手柄 |
ABS |
|
3 |
螺帽 |
FRPP,PPH |
|
4 |
接頭 |
FRPP,PPH |
|
5 |
閥體 |
FRPP,PPH |
|
6 |
球 |
FRPP,PPH |
|
7 |
球密封 |
PTFE |
|
8 |
內塞 |
FRPP/PPH+EPDM |
|
9 |
O型圈 |
EPDM |
|
10 |
O型圈 |
EPDM |
|
11 |
O型圈 |
EPDM |
|
12 |
閥桿O型圈 |
EPDM |
產品尺寸表
|
DN |
L1 |
d |
L |
P |
工作壓力(Mpa) |
|||||
|
承插接頭 |
螺紋接頭 |
|||||||||
|
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
FRPP/PPH |
||||
|
15 |
61 |
20 |
22 |
21.3 |
Rcl/2 |
PT1/2 |
NPT1/2 |
105 |
16 |
1.0 |
|
20 |
73 |
25 |
26 |
26.7 |
Rc3/4 |
PT3/4 |
NPT3/4 |
125 |
20 |
1.0 |
|
25 |
80 |
32 |
32 |
33.4 |
Rcl |
PT1 |
NPT1 |
138 |
23 |
1.0 |
|
32 |
89 |
40 |
38 |
42.2 |
Rc1-1/4 |
PT1-1/4 |
NPT1-1/4 |
150 |
28 |
1.0 |
|
40 |
101 |
50 |
48 |
48.3 |
Rc1-1/2 |
PT-1/2 |
NPT-1/2 |
172 |
32 |
1.0 |
|
50 |
107 |
63 |
60 |
60.3 |
Rc2 |
PT2 |
NPT2 |
208 |
38 |
1.0 |
|
65 |
139 |
75 |
76 |
73 |
Rc2-1/2 |
PT2-1/2 |
NPT2-1/2 |
235 |
42 |
0.6 |
|
80 |
155 |
90 |
89 |
88.9 |
Rc3 |
PT3 |
NPT3 |
268 |
45 |
0.6 |
|
100 |
168 |
110 |
114 |
114.3 |
Rc4 |
PT4 |
NPT4 |
302 |
60 |
0.6 |
