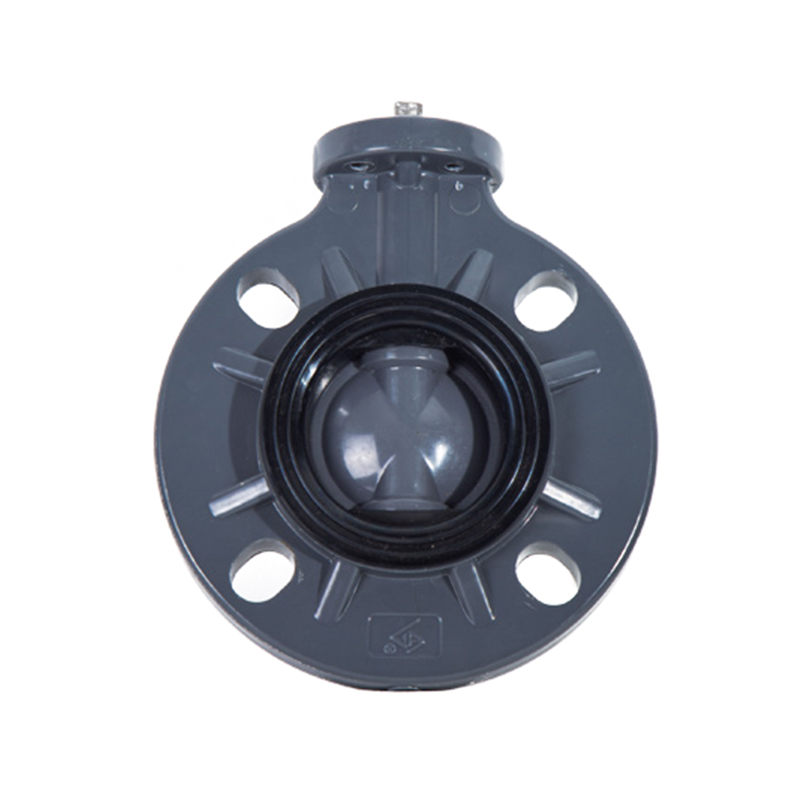

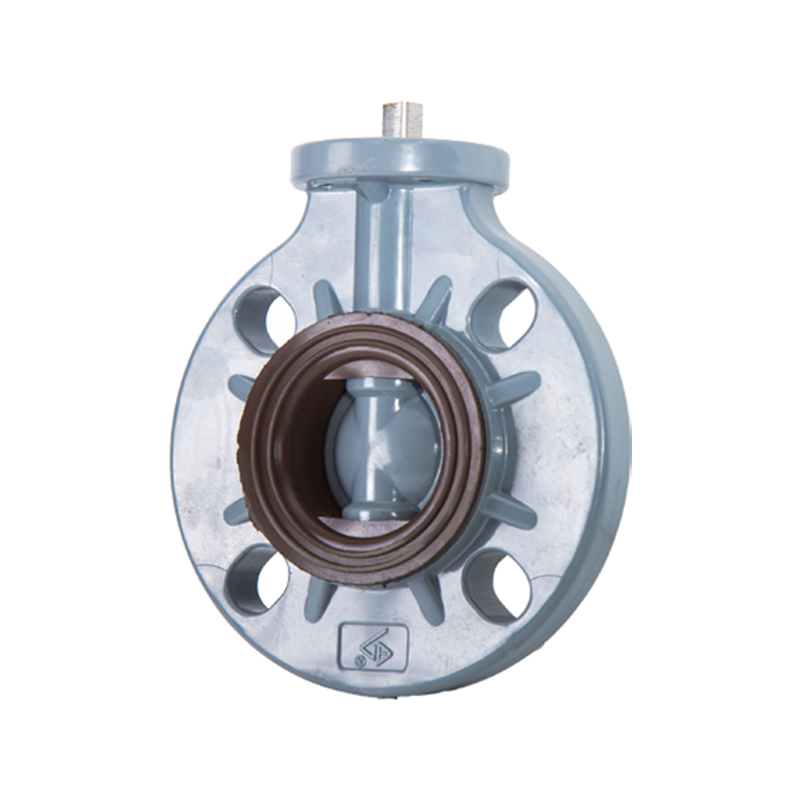

蝶閥-自動化平臺

產品特點：

● 密封性和介質流動特性與手動閥門一致。

● 重量輕，結構緊湊。

● 各種選配件都可以輕松安裝或拆卸。

● 豐富的經驗，專業的選型，嚴格的檢測，確保產品質量可靠。

● 出售蝶閥閥體時，蝶閥與執行器的連接尺寸可根據客戶需求定制。

更多信息

球閥扭矩參考表

注：安全系數1.2-2

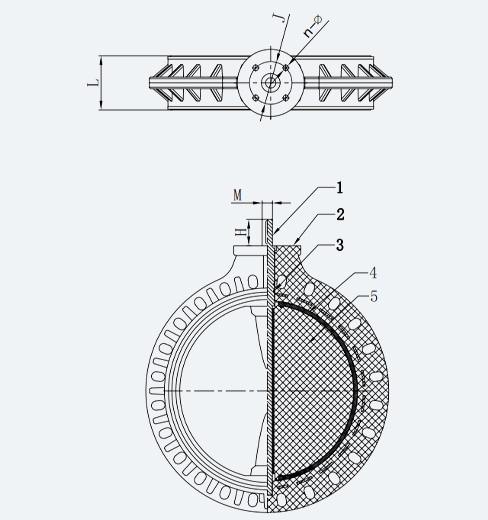

產品尺寸表

DN	d	D			D1	L	n			M	J
DN	d	DIN	JIS	ANSI	D1	L	GB/DIN	JIS	ANSI	M	J
25	35	85	90	79	125	37	4	4	4	詳情咨詢我司或當?shù)亟?jīng)銷商可根據客戶需求定制
32	35	100	100	89	125	37	4	4	4
40	47	110	105	98	145	38	4	4	4
50	56	125	120	121	160	40	4	4	4
65	71	145	140	140	180	45	4	4	4
80	85	160	150	152	195	46	8	8	4*
100	105	180	175	190	225	55	8	8	8
125	131	210	210	216	255	62	8	8	8
150	153	240	240	241	285	67	8	8	8
200	205	295	290	298	340	85	8	12*	8
250	259	350	355	362	410	105	12	12	12
300	307	400	400	432	480	120	12	16*	12
350	358	460	445	476	530	130	16	16	12*
400	389	515	510	540	605	140	16	16	16
450	446	565	565	578	630	152	20	20	16*
500	494	620	620	635	705	155	20	20	20
600	590	725	730	749	820	175	20	24*	20
700	676	840	840	864*	925	200	24	24	28*
800	771	950	950*	978*	1060	240	24	28*	28*
900*	870	1050	1050	1086	1170	240	28	28	32
1000	970	1160	1160	1200	1290	300	28	28	36
1200*	1170	1380	1380	1422	1510	300	32	32	44
