產品特點：
● 改進的閥座設計，出色的密封性能。
● 加厚的閥體和加強筋，無鏤空設計，針對應力集中進行設計優化，增強閥門在苛刻工況下的強度。
● 球形設計閥瓣提供卓越的耐用性和改進的Cv值。

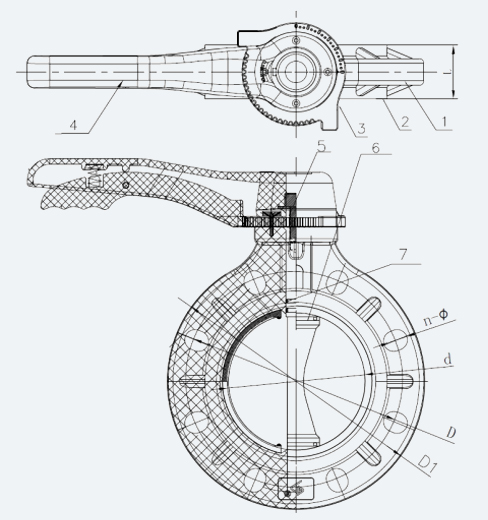

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
2 |
閥座 |
EPDM,FPM |
|
3 |
定位齒板 |
PPS,FRPP |
|
4 |
手柄 |
ABS,FRPP |
|
5 |
閥桿 |
鋼，不銹鋼 |
|
6 |
閥瓣 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
7 |
O型圈 |
EPDM,FPM |
產品尺寸表
|
DN |
d |
D |
D1 |
L |
n |
工作壓力(Mpa) |
||||
|
GB/DIN |
JIS |
ANSI |
GB/DIN |
JIS |
ANSI |
|||||
|
25 |
35 |
85 |
90 |
79 |
125 |
37 |
4 |
4 |
4 |
1.0 |
|
32 |
35 |
100 |
100 |
89 |
125 |
37 |
4 |
4 |
4 |
1.0 |
|
40 |
47 |
110 |
105 |
98 |
145 |
38 |
4 |
4 |
4 |
1.0 |
|
50 |
56 |
125 |
120 |
121 |
160 |
40 |
4 |
4 |
4 |
1.0 |
|
65 |
71 |
145 |
140 |
140 |
180 |
45 |
4 |
4 |
4 |
1.0 |
|
80 |
85 |
160 |
150 |
152 |
195 |
46 |
8 |
8 |
4* |
1.0 |
|
100 |
105 |
180 |
175 |
190 |
225 |
55 |
8 |
8 |
8 |
1.0 |
|
125 |
131 |
210 |
210 |
216 |
255 |
62 |
8 |
8 |
8 |
0.6# |
|
150 |
153 |
240 |
240 |
241 |
285 |
67 |
8 |
8 |
8 |
0.6# |
|
200 |
210 |
295 |
290 |
298 |
340 |
85 |
8 |
12* |
8 |
?0.6# |
#號標注的規格，可定制1.0Mpa工作壓力的蝶閥
