產品特點：
● 下游拆卸方便。獨特的設計提供了完全的雙向操作，維修或拆除下游管道時不需要拆除閥門，也不需要不需要排空管道液體。
● 安裝便捷， 閥門與管道中心精準匹配，不需要長螺栓，減少螺栓蠕變對密封的影響。
● 加厚的閥體和加強筋，無鏤空設計，針對應力集中進行設計優化，增強閥門在苛刻工況下的強度。
● 優化的閥瓣/閥桿密封設計，杜絕泄漏。
● 可選擇手柄，蝸輪，氣動，電動等執行機構。

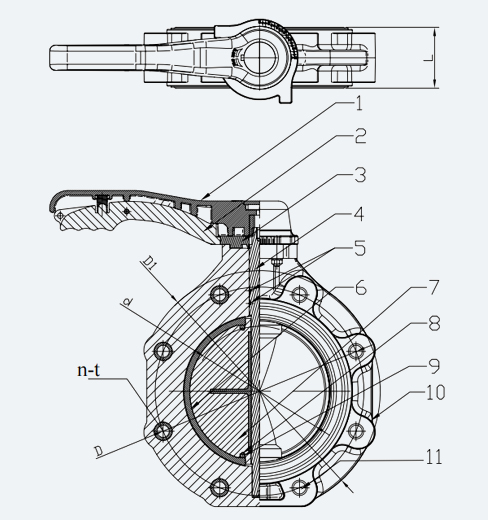

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
手柄 |
ABS,FRPP |
|
2 |
手柄定位桿 |
FRPP |
|
3 |
定位齒板 |
PPS,FRPP |
|
4 |
閥桿 |
鋼，不銹鋼 |
|
5 |
閥桿O型圈 |
EPDM,FPM |
|
6 |
閥座 |
EPDM,FPM |
|
7 |
閥瓣 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
8 |
閥瓣O型圈 |
EPDM,FPM |
|
9 |
閥瓣密封 |
PTFE |
|
10 |
閥體 |
FRPP,PPH,UPVC,CPVC,PVDF |
|
11 |
內嵌螺母 |
鋼，不銹鋼 |
產品尺寸表
|
DN |
d |
D |
D1 |
L |
n |
t |
工作壓力(Mpa) |
|||
|
GB/DIN |
ANSI |
GB/DIN |
ANSI |
GB/DIN |
ANSI |
|||||
|
50 |
56 |
125 |
121 |
160 |
40 |
4 |
4 |
M16 |
5/8” |
1.0 |
|
65 |
71 |
145 |
140 |
180 |
45 |
4 |
4 |
M16 |
5/8” |
1.0 |
|
80 |
85 |
160 |
152 |
195 |
46 |
8 |
4* |
M16 |
5/8” |
1.0 |
|
100 |
105 |
180 |
190 |
225 |
55 |
8 |
8 |
M16 |
5/8” |
1.0 |
|
125 |
131 |
210 |
216 |
255 |
62 |
8 |
8 |
M16 |
3/4” |
1.0 |
|
150 |
153 |
240 |
241 |
285 |
67 |
8 |
8 |
M20 |
3/4” |
1.0 |
|
200 |
210 |
295 |
298 |
340 |
85 |
8 |
8 |
M20 |
3/4” |
1.0 |
產品實物圖請咨詢我
